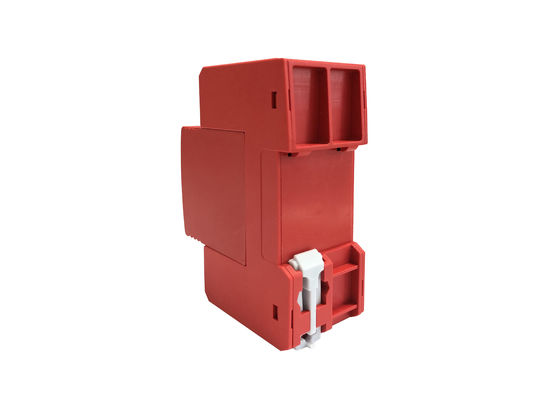

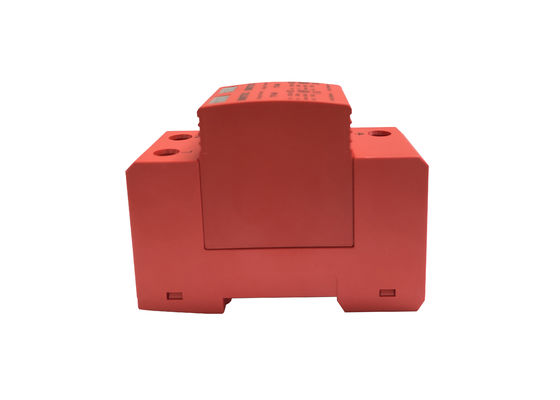

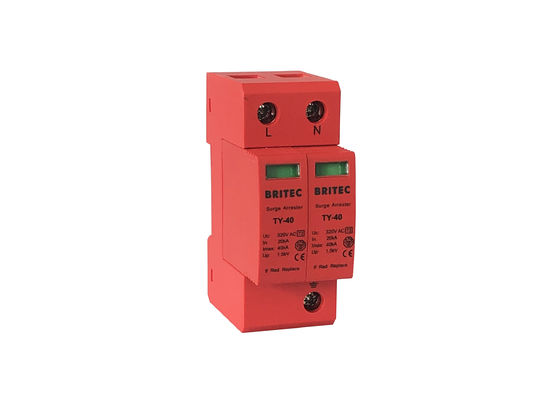

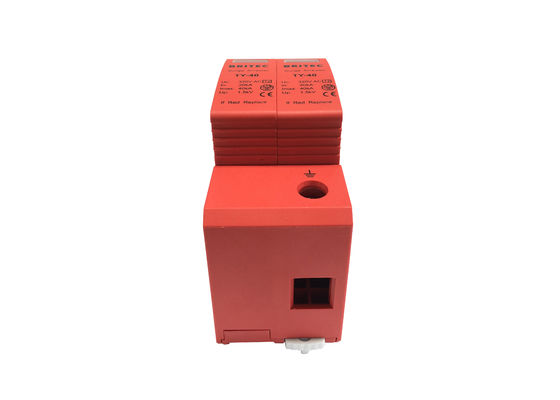

Bộ chống sét lan truyền 320V có thể cắm được 40kA 2P Loại 2 Bộ chống sét lan truyền mô-đun
Tính năng thiết bị bảo vệ chống sét lan truyền 40kA 2P loại 2 có thể cắm được:
• Model: TY-40R 2P.
• Tiêu chuẩn thử nghiệm: IEC 61643-11 / EN 61643-11.
• Gắn trên đường ray DIN 35 mm.
• Cờ chỉ thị màu xanh lá cây trong cửa sổ kiểm tra hiển thị trạng thái hoạt động của các mô-đun bảo vệ.
• Liên hệ chuyển đổi từ xa tùy chọn.
• Thiết bị hoàn chỉnh được nối sẵn bao gồm một phần cơ sở và các mô-đun bảo vệ cắm vào.
Thiết bị chống sét lan truyền 40kA 2P loại 2 có thể lắp ráp Chi tiết sản phẩm:
| |
TY-40R150 2P |
TY-40R275 2P |
TY-40R320 2P |
TY-40R385 2P |
TY-40R440 2P |
| Phân loại SPD theo EN61643-11 |
Loại 2 |
Loại 2 |
Loại 2 |
Loại 2 |
Loại 2 |
| Phân loại SPD theo IEC61643-11 |
Cấp II |
Cấp II |
Cấp II |
Cấp II |
Cấp II |
| Tối đađiện áp xoay chiều hoạt động liên tục Uc |
150V |
275V |
320V |
385V |
440V |
| Dòng xả danh định (8 / 20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Tối đadòng xả (8 / 20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Nâng cấp bảo vệ điện áp |
≤0,8kV |
≤1,3kV |
≤1,5kV |
≤1,8kV |
≤2.0kV |
| Mức bảo vệ điện áp 5kA Up |
≤0,6kV |
≤1kV |
≤1,2kV |
≤1,4kV |
≤1,6kV |
| Tối đacầu chì dự phòng |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Thời gian phản hồi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Phạm vi nhiệt độ hoạt động Tu |
-40 ℃ -80 ℃ |
-40 ℃ -80 ℃ |
-40 ℃ -80 ℃ |
-40 ℃ -80 ℃ |
-40 ℃ -80 ℃ |
| Trạng thái hoạt động / chỉ báo lỗi |
xanh đỏ |
xanh đỏ |
xanh đỏ |
xanh đỏ |
xanh đỏ |
| Diện tích mặt cắt ngang (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Diện tích mặt cắt ngang (Tối đa) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Để gắn vào |
Đường ray Din 35mm |
| Vật liệu bao vây |
Nhựa nhiệt UL94-V0 |
| Mức độ bảo vệ |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Kích thước:
Ứng dụng thiết bị chống sét lan truyền 40kA 2P loại 2 có thể lắp ráp:
• Bộ chống sét lan truyền này có thể áp dụng ở ranh giới LPZ 0B - 1 và cao hơn.
• để sử dụng trong các hệ thống TN với liên lạc báo hiệu nổi từ xa.
• Thiết bị chống sét lan truyền này được sử dụng để bảo vệ hệ thống điện và thiết bị điện đang tải khỏi sấm sét và quá điện áp tức thời.
• Bảo vệ chống lại các hiệu ứng sét gián tiếp và sét trực tiếp hoặc các hiện tượng quá áp tức thời khác, thích hợp để bảo vệ chống sét lan truyền trong các ứng dụng dân dụng, cấp 3 và công nghiệp.
Thiết bị chống sét lan truyền 40kA 2P loại 2 có thể cắm vào được Ưu điểm:
• Khả năng phóng điện cao do biến thể oxit kẽm nặng.
• Các mô-đun bảo vệ nhỏ gọn kết hợp mạch bảo vệ hoàn chỉnh cũng như thiết bị giám sát và ngắt kết nối.
• Dễ dàng thay thế các mô-đun bảo vệ mà không cần dụng cụ do hệ thống khóa mô-đun bằng nút tháo mô-đun.
• Mô-đun bảo vệ phích cắm có thể được thay thế mà không cần ngắt nguồn và không cần tháo nắp bảng phân phối.
Dịch vụ của chúng tôi:
• 15 năm chuyên nghiệp hàng đầu thế giới sản xuất bộ chống sét lan truyền các sản phẩm điện
• Tất cả các sản phẩm sẽ được đóng gói tốt trước khi vận chuyển
• Bao bì tiêu chuẩn và bạn cũng có thể cho chúng tôi biết yêu cầu của riêng bạn về bao bì
• Giao hàng nhanh hơn
• Được Kiểm tra Cá nhân Trước khi Giao hàng
Chứng nhận:
Thanh toán và vận chuyển:
Cài đặt:
• Dòng thiết bị chống sét lan truyền bao gồm đầy đủ các thiết bị bảo vệ nhỏ gọn để lắp đặt trên đường ray DIN
• Tab màu xanh lá cây, trạng thái làm việc bình thường, tab màu đỏ, tình trạng hỏng hóc, cần được thay thế nhanh chóng
• Việc lắp đặt chỉ được thực hiện bởi người vận hành có kỹ năng điện
• Nếu thiết bị bảo vệ được đặt ở ngoài trời và tiếp xúc với các yếu tố, hãy lắp thiết bị bảo vệ bên trong một vỏ bọc chịu được thời tiết thích hợp.)
