Thiết bị bảo vệ đột biến là gì?
Thiết bị bảo vệ đột biến (SPD), còn được gọi là bộ bảo vệ đột biến hoặc bộ chống sét, là các thiết bị được thiết kế để bảo vệ thiết bị điện và điện tử khỏi các xung điện áp hoặc đột biến, có thể do sét đánh, lỗi điện hoặc các yếu tố khác gây ra. Có ba loại SPD chính: Loại 1, Loại 2 và Loại 3, mỗi loại được thiết kế cho các ứng dụng và điểm lắp đặt cụ thể trong hệ thống điện.
Các loại SPD T1, T2 và T3 là gì?
Các loại SPD—Loại 1, Loại 2 và Loại 3—phân loại các bộ bảo vệ đột biến dựa trên vị trí của chúng trong hệ thống điện. Mỗi loại giải quyết các nhu cầu bảo vệ đột biến cụ thể. Bằng cách kết hợp các loại này, bạn có thể đảm bảo bảo vệ nhiều lớp chống lại đột biến.
Sự khác biệt giữa thiết bị bảo vệ đột biến Loại 1 và Loại 2 là gì?
Thiết bị bảo vệ đột biến Loại 1 được khuyến nghị đặc biệt cho các tòa nhà dịch vụ và công nghiệp. Nó bảo vệ các thiết bị điện khỏi sét đánh trực tiếp. Nó có thể xả dòng điện ngược từ sét lan truyền từ dây dẫn đất đến dây dẫn mạng. SPD Loại 1 được đặc trưng bởi sóng dòng điện 10/350 µs.
Thiết bị bảo vệ đột biến Loại 2 là hệ thống bảo vệ chính cho tất cả các thiết bị điện áp thấp. Được lắp đặt trong mỗi tủ điện, nó ngăn chặn sự lan truyền của quá áp thoáng qua trong các thiết bị điện và bảo vệ các tải. SPD Loại 2 được đặc trưng bởi sóng dòng điện 8/20 µs.
Còn Loại 3 thì sao?
Thiết bị bảo vệ đột biến Loại 3 dùng để bảo vệ cục bộ các tải nhạy cảm. Các SPD này có khả năng bảo vệ hạn chế và được sử dụng gần các tải nhạy cảm như một phần bổ sung cục bộ cho sự bảo vệ do SPD Loại 2 cung cấp. Do đó, chúng chỉ được lắp đặt như một phần bổ sung cho SPD Loại 2 và gần các tải nhạy cảm. SPD Loại 3 được đặc trưng bởi sự kết hợp của sóng điện áp (1.2/50 μs) và sóng dòng điện (8/20 μs).
Sự khác biệt giữa Loại 1 và Loại 3 là gì?
SPD Loại 1 được lắp đặt ở đường dây điện vào chính và xử lý các đột biến năng lượng cao từ các nguồn bên ngoài như sét. Chúng ngăn chặn hiệu quả các đột biến lớn đến các thiết bị hạ nguồn. Ngược lại, SPD Loại 3 nằm gần các thiết bị riêng lẻ và đóng vai trò là biện pháp bảo vệ cuối cùng chống lại các đột biến còn lại. Chúng bảo vệ thiết bị điện tử nhạy cảm khỏi các xung điện áp nhỏ nhưng có hại, bỏ qua các SPD thượng nguồn.
Sự khác biệt giữa SPD Loại 2 và Loại 3 là gì?
SPD Loại 2 được lắp đặt tại bảng phân phối, cung cấp khả năng bảo vệ mức trung bình chống lại đột biến từ lưới điện hoặc các nguồn bên trong. Chúng hoạt động tốt để bảo vệ các nhóm thiết bị. Tuy nhiên, SPD Loại 3, được đặt gần các thiết bị cụ thể, cung cấp khả năng bảo vệ cục bộ và chính xác cho thiết bị người dùng cuối. Bằng cách kết hợp cả hai, bạn có thể đảm bảo khả năng phòng thủ đột biến toàn diện trong toàn hệ thống.
Sự khác biệt giữa Thiết bị bảo vệ đột biến Loại 1, Loại 2, Loại 3 SPDs?
SPD Loại 1:
Còn được gọi là “Thiết bị chống sét chính Loại 1” hoặc “Thiết bị chống sét lối vào dịch vụ.” Được lắp đặt tại lối vào dịch vụ hoặc bảng phân phối chính để bảo vệ chống lại sét đánh trực tiếp và các đột biến nghiêm trọng bắt nguồn từ các nguồn bên ngoài. Các SPD này được thiết kế để xử lý các đột biến năng lượng cao và thường được đánh giá với khả năng dòng đột biến cao hơn. Chúng thường được sử dụng trong các ứng dụng công nghiệp, thương mại và dân dụng. SPD Loại 1 được đặc trưng bởi sóng dòng điện 10/350 µs.
SPD Loại 2:
Còn được gọi là “Thiết bị bảo vệ đột biến Loại 2” hoặc “Bộ bảo vệ đột biến bảng phân phối chính.” Được lắp đặt hạ nguồn từ SPD Loại 1 tại bảng phân phối hoặc bảng phụ để bảo vệ chống lại các tác động thứ cấp của đột biến và xung điện áp thoáng qua. Được thiết kế để bảo vệ chống lại các đột biến nhỏ hơn có thể xâm nhập vào hệ thống điện thông qua các mạch nhánh. Các SPD này thường được sử dụng trong các tòa nhà dân cư và thương mại. SPD Loại 2 được đặc trưng bởi sóng dòng điện 8/20 µs.
SPD Loại 3:
Còn được gọi là “Bộ bảo vệ đột biến điểm sử dụng Loại 3.” Được lắp đặt tại điểm sử dụng, gần các thiết bị điện tử nhạy cảm và được kết nối với các ổ cắm hoặc thiết bị riêng lẻ. Cung cấp khả năng bảo vệ cục bộ cho các thiết bị cụ thể và thường được tìm thấy trong các dải điện, dải bảo vệ đột biến hoặc dưới dạng bảo vệ tích hợp trong các thiết bị điện tử như máy tính và tivi. Được thiết kế để bảo vệ chống lại các đột biến và điện áp thoáng qua ở mức thấp. SPD Loại 3 được đặc trưng bởi sự kết hợp của sóng điện áp (1.2/50 μs) và sóng dòng điện (8/20 μs).
Nguyên tắc của bộ bảo vệ đột biến là gì?

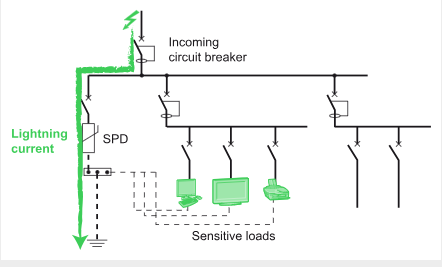

SPD được thiết kế để giới hạn quá áp thoáng qua có nguồn gốc từ khí quyển và chuyển hướng sóng dòng điện xuống đất, để giới hạn biên độ của quá áp này đến một giá trị không gây nguy hiểm cho thiết bị điện và thiết bị đóng cắt và điều khiển điện.
SPD loại bỏ quá áp ở chế độ chung, giữa pha và trung tính hoặc đất; ở chế độ vi sai, giữa pha và trung tính.
Trong trường hợp quá áp vượt quá ngưỡng hoạt động, SPD dẫn năng lượng xuống đất, ở chế độ chung; phân phối năng lượng đến các dây dẫn trực tiếp khác, ở chế độ vi sai.
Tôi có cần SPD Loại 1 hay Loại 2 không?
Sự lựa chọn của bạn phụ thuộc vào yêu cầu của hệ thống. SPD Loại 1 là cần thiết cho các cấu trúc có bảo vệ sét bên ngoài, chẳng hạn như thanh hoặc lưới, để chặn các đột biến sét trực tiếp. Ngoài ra, SPD Loại 2 phù hợp với các thiết bị không có bảo vệ bên ngoài nhưng cần bảo vệ chống lại các đột biến gián tiếp hoặc nhiễu điện bên trong. Để bảo vệ tối đa, nên kết hợp cả hai loại.
Làm thế nào để chọn Bộ bảo vệ đột biến Loại I, II và III phù hợp?
Để chọn SPD phù hợp, hãy đánh giá vị trí, mức độ phơi nhiễm đột biến và độ nhạy của thiết bị trong hệ thống của bạn. Lắp đặt SPD Loại 1 cho các tòa nhà có bảo vệ sét bên ngoài. Sử dụng SPD Loại 2 trong bảng phân phối để bảo vệ các mạch. Cuối cùng, đặt SPD Loại 3 gần các thiết bị quan trọng để bảo vệ cục bộ. Bằng cách kết hợp các loại này, bạn đảm bảo khả năng phòng thủ nhiều lớp chống lại tất cả các mức đột biến.
Tóm lại, sự khác biệt chính giữa SPD Loại 1, Loại 2 và Loại 3 là vị trí lắp đặt và mức độ bảo vệ mà chúng cung cấp. SPD Loại 1 ở lối vào dịch vụ và bảo vệ chống lại các đột biến bên ngoài nghiêm trọng, SPD Loại 2 ở bảng phân phối và bảo vệ chống lại các đột biến thứ cấp, trong khi SPD Loại 3 ở điểm sử dụng và bảo vệ các thiết bị cụ thể khỏi các đột biến mức thấp. Trong nhiều trường hợp, một chiến lược bảo vệ đột biến toàn diện có thể liên quan đến việc sử dụng nhiều loại SPD tại các điểm khác nhau trong hệ thống điện để cung cấp khả năng bảo vệ nhiều lớp chống lại đột biến.
