Thiết Bị Chống Sét lan truyền là gì và tại sao chúng lại quan trọng?
Khái niệm SPD: Thiết bị Chống Sét lan truyền (SPD) là một thiết bị điện được thiết kế để bảo vệ mạch điện và các cơ sở liên quan khỏi các hư hỏng do quá áp và đột biến điện áp thoáng qua. Chúng có thể cung cấp sự bảo vệ chính xác để giảm thiểu thời gian ngừng hoạt động của thiết bị và đảm bảo hoạt động trơn tru.
Thiết bị chống sét lan truyền, thường được gọi là bộ chống sét hoặc bộ triệt xung, được thiết kế để bảo vệ các hệ thống điện và thiết bị khỏi quá áp thoáng qua. Những đột biến điện áp đột ngột này có thể bắt nguồn từ:
- Sét đánh (trực tiếp hoặc gián tiếp)
- Hoạt động chuyển mạch lưới điện
- Bật hoặc tắt thiết bị lớn
- Mất điện và khôi phục sau đó
- Tai nạn điện
Nếu không có biện pháp bảo vệ chống sét lan truyền thích hợp, các sự kiện điện áp thoáng qua này có thể làm hỏng các thiết bị điện tử nhạy cảm, giảm tuổi thọ thiết bị, gây mất dữ liệu và thậm chí tạo ra các mối nguy hiểm về hỏa hoạn. Theo các nghiên cứu trong ngành, sét lan truyền gây ra hàng tỷ đô la thiệt hại cho thiết bị hàng năm, khiến việc bảo vệ chống sét lan truyền trở thành một khoản đầu tư thiết yếu cho cả ứng dụng dân dụng và thương mại.
Khi nói đến việc bảo vệ thiết bị và hệ thống điện của bạn khỏi sét lan truyền, việc hiểu rõ sự khác biệt giữa Thiết bị Chống Sét lan truyền (SPD) Loại 1 và Loại 2 là rất quan trọng. Mỗi loại phục vụ một mục đích cụ thể trong hệ thống phân cấp bảo vệ điện và việc chọn đúng loại có thể tạo ra sự khác biệt giữa việc bảo vệ thiết bị có giá trị của bạn hoặc mạo hiểm với những hư hỏng tốn kém.
Bộ chống sét loại 1 là gì?
Bộ chống sét loại 1 bảo vệ các tòa nhà dân cư và thương mại khỏi các đột biến điện áp bên ngoài, năng lượng cao, chủ yếu do sét đánh.
Thông thường được lắp đặt giữa lối vào dịch vụ tiện ích và bảng phân phối chính, chúng cung cấp tuyến phòng thủ đầu tiên bằng cách chặn sét lan truyền trước khi chúng đi vào hệ thống điện của tòa nhà. Loại bộ bảo vệ này có thể quản lý hiệu quả các đợt tăng áp lớn, ngăn ngừa thiệt hại tiềm ẩn cho cơ sở hạ tầng điện và thiết bị được kết nối.
Bộ chống sét loại 2 là gì?
Bộ chống sét loại 2 bảo vệ các thiết bị và thiết bị điện tử nhạy cảm khỏi các đột biến và sét lan truyền bên trong thường thấy trong hệ thống điện của tòa nhà.
Được lắp đặt trong tủ điện, loại bộ chống sét này xử lý các đợt tăng áp xảy ra từ việc chuyển đổi tải điện hoặc bỏ qua các biện pháp bảo vệ bên ngoài. Nó cung cấp tuyến phòng thủ thứ hai quan trọng bằng cách giảm thiểu tác động của những đợt tăng áp này, do đó làm tăng độ an toàn và tuổi thọ tổng thể của thiết bị điện trong khuôn viên.
Sự khác biệt giữa bộ chống sét SPD Loại 1, Loại 2
1. Dạng sóng:
Các SPD khác nhau được phân loại và đánh giá dựa trên các dạng sóng cụ thể mô phỏng bản chất của các nhiễu điện phổ biến. Dạng sóng đề cập đến hình dạng và đặc điểm cụ thể của điện áp thoáng qua hoặc đột biến dòng điện mà SPD được thiết kế để chịu được. Các loại SPD khác nhau được thử nghiệm và đánh giá theo các tiêu chuẩn dạng sóng khác nhau, đại diện cho các loại đột biến tiềm năng khác nhau. Dưới đây là một số loại phổ biến nhất:

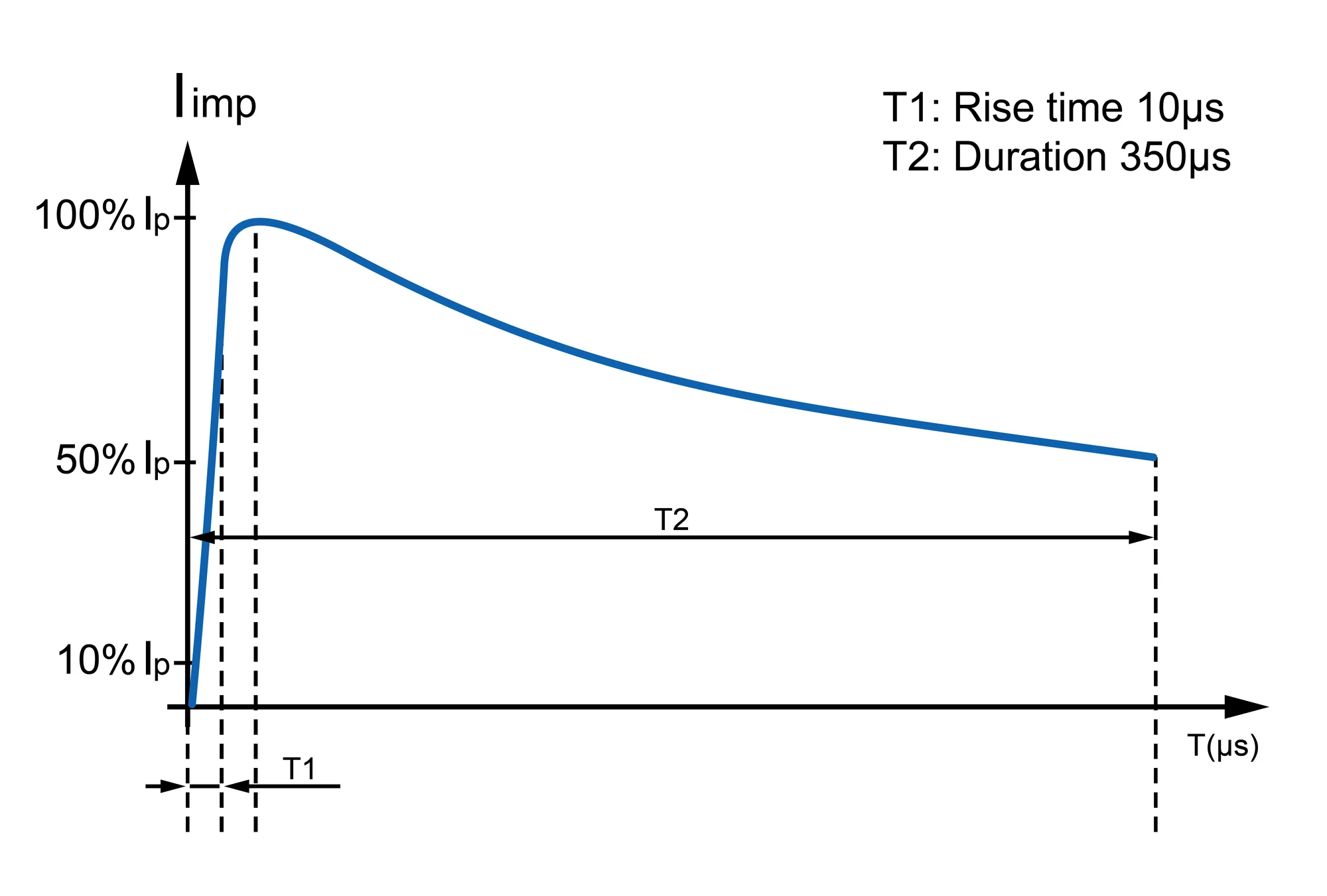

- Dạng sóng 10/350 µs (SPD Loại 1): có thời gian tăng là 10 micro giây và thời lượng kéo dài hơn là 350 micro giây. Dạng sóng được sử dụng để xác định xếp hạng của SPD loại 1, các thiết bị chuyên dụng được chế tạo để bảo vệ chống lại sét đánh trực tiếp. Thời gian tăng kéo dài phản ánh sự tích tụ điện áp chậm hơn điển hình trong các sự kiện sét như vậy.

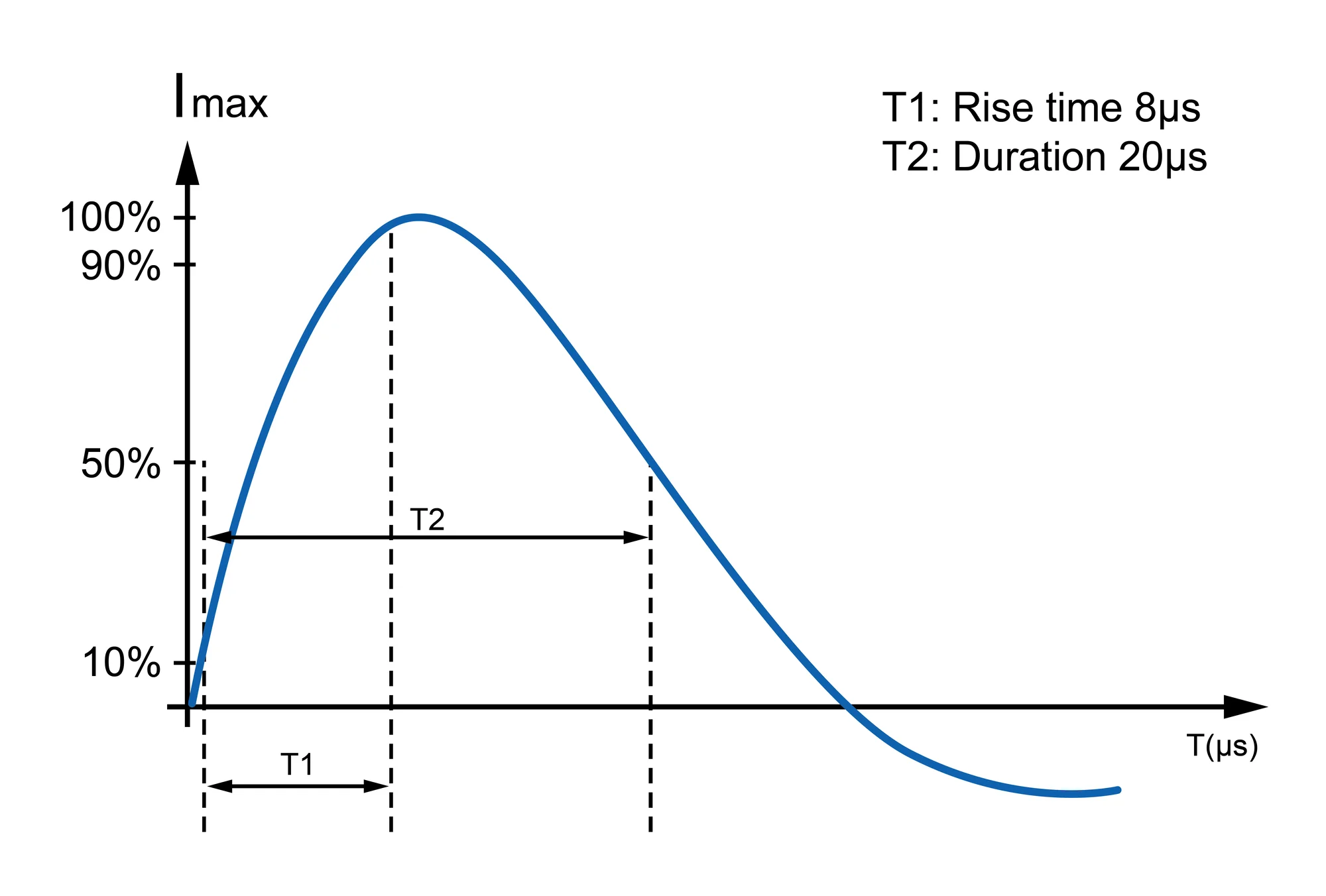

- Dạng sóng 8/20 µs (SPD Loại 2): Dạng sóng này thể hiện thời gian tăng nhanh là 8 micro giây và thời lượng tương đối kéo dài là 20 micro giây. Đây là tiêu chuẩn để xác định xếp hạng của SPD loại 2. Các thiết bị được thiết kế để bảo vệ chống lại các đột biến dòng điện cao, tăng nhanh có thể phát sinh từ các hoạt động như chuyển mạch hoặc sét đánh gần đó. Dạng sóng tái tạo hiệu quả sự gia tăng nhanh chóng về điện áp liên quan đến các sự kiện này, hướng dẫn thiết kế và kỳ vọng về hiệu suất của SPD loại 2.
2. Khả năng xử lý năng lượng:
Hai loại SPD khác nhau về khả năng xử lý năng lượng vì chúng được thiết kế để hoạt động chống lại các tình huống sử dụng cuối khác nhau, được phân loại theo vị trí và mức độ bảo vệ của chúng:
- Thiết bị chống sét lan truyền (SPD) Loại 1, được phân loại là Loại B, xử lý hiệu quả các dòng sét lan truyền cao nhất bắt nguồn từ sét đánh trực tiếp hoặc các sự kiện năng lượng cao, với khả năng xử lý năng lượng Iimp (10/350 µs) 25kA đến 100kA.
- Thiết bị chống sét lan truyền (SPD) Loại 2, được phân loại là Loại C, giải quyết các đợt tăng áp cỡ trung bình phổ biến hơn loại 1 nhưng vẫn đủ mạnh để làm hỏng thiết bị điện tử. Với khả năng xử lý năng lượng từ In & Imax (8/20 µs) 20kA đến 110kA.
3. Hiệu suất:
- Thiết bị Loại 1 được thiết kế để bảo vệ chống lại các đợt tăng áp bên ngoài, bao gồm cả sét đánh trực tiếp, rất hiếm nhưng có thể rất tàn phá.
- Thiết bị Loại 2 bảo vệ chống lại các đợt tăng áp bên trong tòa nhà từ các thiết bị lớn bật/tắt hoặc chống lại các đợt tăng áp bên ngoài đi qua thiết bị Loại 1.
SPD Loại 1 có tốt hơn Loại 2 không?
SPD loại 1 thường được chế tạo để quản lý các đợt tăng áp năng lượng cao liên quan đến sét đánh trực tiếp. Tuy nhiên, chỉ riêng bộ chống sét loại 1 không bảo vệ hoàn toàn hệ thống điện. Từ quan điểm về khả năng xử lý năng lượng, chúng vượt trội so với SPD loại 2, trong khi SPD loại 1 đối mặt với dòng sét lan truyền lớn hơn. Mặc dù chúng có thể chịu đựng một phần đáng kể năng lượng, nhưng vẫn còn dòng điện dư đòi hỏi chức năng của bộ chống sét loại 2.
Hãy xem xét một địa điểm hòa nhạc lớn, nơi lối vào chính được trang bị các biện pháp kiểm tra an ninh đầy đủ (chức năng như một SPD loại 1) để ngăn chặn bất kỳ mối đe dọa lớn nào hoặc các vật phẩm trái phép vào địa điểm. Đồng thời, bên trong phòng hòa nhạc, có thêm nhân viên an ninh và kiểm tra (tương tự như SPD loại 2) để xử lý các vấn đề nhỏ hơn nhằm đảm bảo buổi hòa nhạc diễn ra suôn sẻ.
Việc lựa chọn giữa SPD loại 1 và loại 2 phụ thuộc vào các yếu tố như vị trí lắp đặt và dòng điện năng lượng dự kiến mà chúng cần xử lý. Điều đáng chú ý là cả SPD loại 1 và loại 2 đều không vượt trội hơn; hiệu quả của chúng phụ thuộc vào các yêu cầu ứng dụng cụ thể.
Vị trí SPD loại 1 và loại 2 được thiết kế để bảo vệ
SPD loại 1 được thiết kế chiến lược để được lắp đặt tại bảng điện chính và chức năng chính của chúng là xử lý các đợt tăng áp năng lượng cao bắt nguồn từ bên ngoài.
Nó sẽ được lắp đặt trong bảng phân phối chính tại nguồn gốc của hệ thống điện. Thiết bị chống sét lan truyền loại 1 đặc biệt hữu ích trong khu vực có mật độ sét cao, nơi nguy cơ dòng sét lan truyền lớn hoặc thậm chí sét đánh trực tiếp là rất cao (ví dụ: các tòa nhà được trang bị cột thu lôi).
Thiết bị chống sét lan truyền (SPD) loại 1 có thể được tìm thấy rộng rãi trong nhiều ứng dụng khác nhau, nổi bật nhất là ở bảng điện chính.
Mặt khác, SPD loại 2 được đặt ở mức bảng phụ hoặc mạch nhánh trong hệ thống điện và ở phía tải của thiết bị dịch vụ quá dòng, bao gồm cả SPD nằm ở bảng nhánh. Chúng được thiết kế để bảo vệ chống lại các đợt tăng áp cục bộ và quá độ năng lượng từ trung bình đến cao, vẫn có thể gây ra mối đe dọa cho các thiết bị nhạy cảm.
Bằng cách ở gần điểm sử dụng, SPD loại 2 cung cấp một lớp phòng thủ thứ cấp, ngăn chặn hiệu quả các đợt tăng áp di chuyển xa hơn vào mạng điện.
Làm thế nào để chọn Thiết bị Chống Sét lan truyền phù hợp?
Việc lựa chọn biện pháp bảo vệ chống sét lan truyền thích hợp đòi hỏi phải xem xét một số yếu tố:
1. Đánh giá rủi ro
- Tiếp xúc với sét: Các tài sản ở những khu vực dễ bị sét đánh nên ưu tiên bảo vệ Loại 1
- Giá trị thiết bị: Thiết bị có giá trị cao hơn biện minh cho việc bảo vệ toàn diện hơn
- Hoạt động quan trọng: Các hệ thống quan trọng đối với nhiệm vụ yêu cầu bảo vệ nhiều lớp
- Chi phí thời gian ngừng hoạt động: Xem xét chi phí thời gian ngừng hoạt động tiềm ẩn do hư hỏng do sét lan truyền
2. Các cân nhắc kỹ thuật
- Điện áp hệ thống: Kết hợp SPD với điện áp hệ thống điện của bạn
- Xếp hạng dòng điện ngắn mạch: Đảm bảo SPD có thể xử lý dòng sự cố hiện có
- Khả năng dòng sét lan truyền: Xếp hạng cao hơn cung cấp khả năng bảo vệ tốt hơn và tuổi thọ cao hơn
- Xếp hạng bảo vệ điện áp (VPR): Thấp hơn là tốt hơn cho thiết bị nhạy cảm
- Chế độ bảo vệ: L-N, L-G, N-G, L-L (bảo vệ đầy đủ hơn bao gồm tất cả các chế độ)
3. Chiến lược triển khai
- SPD Loại 1 tại lối vào dịch vụ để xử lý các đợt tăng áp nghiêm trọng nhất
- SPD Loại 2 tại các bảng phân phối để bảo vệ các mạch nhánh
Tôi có nên mua cả SPD Loại 1 và Loại 2 không?
Quyết định sử dụng cả SPD loại 1 và loại 2 phụ thuộc vào nhiều yếu tố khác nhau. Các cân nhắc bao gồm nguy cơ sét đánh trong khu vực, độ nhạy của thiết bị điện tử đang được sử dụng, kế hoạch ngân sách và tuân thủ các quy tắc và quy định về điện của địa phương.
Trong các tình huống có nguy cơ sét đánh cao hoặc nơi sử dụng thiết bị quan trọng và nhạy cảm, việc lắp đặt cả hai loại SPD thường được khuyến nghị.
Bộ chống sét loại 1 được yêu cầu phải được lắp đặt trực tiếp dưới cầu dao đến, đặc biệt khi có cột thu lôi trên mái nhà.
Đối với các địa điểm công nghiệp và thương mại, việc lắp đặt cả hai bộ chống sét là điều bắt buộc vì việc bảo vệ chống sét cho các khu vực này có mật độ dân số cao trở nên cấp bách hơn, việc thiếu bảo vệ không chỉ có thể gây ra thiệt hại cho thiết bị và cơ sở mà còn có khả năng gây nguy hiểm cho sự an toàn của mọi người.
Việc tham khảo ý kiến của một thợ điện hoặc kỹ sư điện có trình độ là cần thiết để đánh giá các nhu cầu cụ thể của hệ thống điện và xác định sự kết hợp hiệu quả nhất của SPD để bảo vệ bền vững.
Thực hành tốt nhất khi lắp đặt
Việc lắp đặt đúng cách là rất quan trọng để bảo vệ chống sét lan truyền hiệu quả:
1. Lưu ý quan trọng trước khi cài đặt
- Đảm bảo ngắt nguồn tại cầu dao hoặc công tắc ngắt kết nối.
- Các quy trình lắp đặt và đấu dây phải tuân thủ cả tiêu chuẩn điện quốc gia và địa phương.
- Các kỹ thuật viên hoặc thợ điện có giấy phép đủ điều kiện nên chịu trách nhiệm về việc lắp đặt và bảo dưỡng hệ thống.
- Chiều dài dây dẫn phải ngắn và thẳng nhất có thể để có hiệu suất tốt nhất.
- Tránh cuộn dây thừa. Tránh cuộn dây thừa.
- Tránh uốn cong 90 độ và uốn dây tròn để có hiệu suất tốt nhất.
- Cắt tất cả các dây dẫn đến chiều dài chính xác.
- Các dây dẫn để lắp đặt SPD tốt nhất là không vượt quá 0,5 mét và trong mọi trường hợp, không vượt quá 1 mét.
2. Lắp đặt SPD Loại 1
- Lắp đặt càng gần lối vào dịch vụ càng tốt
- Sử dụng dây dẫn ngắn, thẳng (nếu có thể dưới 12 inch)
- Sử dụng kích thước dây thích hợp (thường là 6 AWG hoặc lớn hơn)
- Đảm bảo kết nối nối đất thích hợp
- Tuân theo thông số kỹ thuật mô-men xoắn của nhà sản xuất
3. Lắp đặt SPD Loại 2
- Lắp đặt ở phía tải của cầu dao chính
- Đặt gần thiết bị hoặc bảng được bảo vệ
- Giảm thiểu chiều dài dây dẫn để giảm trở kháng
- Sử dụng cầu dao chuyên dụng theo thông số kỹ thuật của nhà sản xuất
- Lắp đặt ở vị trí có thể kiểm tra định kỳ
Các cân nhắc về bảo trì và thay thế
Thiết bị chống sét lan truyền không tồn tại mãi mãi và yêu cầu sự chú ý định kỳ:
- Kiểm tra thường xuyên: Kiểm tra đèn báo (nếu có) hàng tháng
- Tuổi thọ: Hầu hết các SPD có tuổi thọ hữu hạn và xuống cấp với mỗi sự kiện tăng áp
- Kích hoạt thay thế: Thay thế sau các sự kiện tăng áp lớn, khi các chỉ báo cho thấy hết tuổi thọ hoặc theo lịch trình khuyến nghị của nhà sản xuất
- Tài liệu: Lưu giữ hồ sơ về ngày lắp đặt và bất kỳ sự kiện tăng áp nào
- Kiểm tra: Xem xét việc kiểm tra định kỳ bởi các thợ điện có trình độ để lắp đặt quan trọng
Tiêu chuẩn và Tuân thủ Quy định
Khi chọn thiết bị chống sét lan truyền, hãy tìm các sản phẩm tuân thủ các tiêu chuẩn liên quan:
- Phiên bản 4 của UL 1449: Tiêu chuẩn chính cho thiết bị chống sét lan truyền ở Bắc Mỹ
- IEEE C62.41: Xác định môi trường tăng áp và quy trình thử nghiệm
- NFPA 70 (Quy tắc Điện Quốc gia): Chứa các yêu cầu về lắp đặt SPD
- IEC 61643: Tiêu chuẩn quốc tế cho thiết bị chống sét lan truyền điện áp thấp
Việc tuân thủ các tiêu chuẩn này đảm bảo rằng các thiết bị đã được thử nghiệm và xác minh để cung cấp sự bảo vệ mà chúng tuyên bố.
Những ngộ nhận phổ biến về bảo vệ chống sét lan truyền
Để giúp bạn đưa ra các quyết định sáng suốt, hãy giải quyết một số hiểu lầm phổ biến:
- Ngộ nhận: Một bộ chống sét duy nhất là đủ để bảo vệ toàn bộ tòa nhà.
Thực tế: Một cách tiếp cận phối hợp với nhiều loại cung cấp sự bảo vệ toàn diện nhất.
- Ngộ nhận: Tất cả các bộ chống sét đều cung cấp khả năng bảo vệ như nhau.
Thực tế: Mức độ bảo vệ khác nhau đáng kể giữa Loại 1, 2 và 3 và thậm chí giữa các kiểu máy trong mỗi loại.
- Ngộ nhận: Bộ chống sét tồn tại mãi mãi.
Thực tế: Chúng xuống cấp với mỗi sự kiện tăng áp và yêu cầu thay thế định kỳ.
- Ngộ nhận: Bộ chống sét bảo vệ chống lại tất cả các sự cố về điện.
Thực tế: Chúng bảo vệ chống lại các đợt tăng áp thoáng qua nhưng không chống lại quá áp, thiếu áp hoặc mất điện liên tục.
Kết luận
Tóm lại, những khác biệt chính giữa bộ chống sét Loại 1 và Loại 2 là vị trí của chúng và bản chất của các đợt tăng áp mà chúng được thiết kế để chống lại. Việc hiểu những khác biệt này có thể giúp chúng ta chọn chiến lược bảo vệ chống sét lan truyền phù hợp để đảm bảo tuổi thọ và độ tin cậy của các hệ thống điện và thiết bị nhạy cảm.
Trong khi bộ chống sét Loại 1 đóng vai trò là tuyến phòng thủ chính chống lại các đợt tăng áp bên ngoài mạnh mẽ như sét đánh, thì SPD loại 2 cung cấp khả năng bảo vệ thiết yếu chống lại các quá áp thoáng qua bên trong thường xuyên hơn được tạo ra trong hệ thống điện của bạn. Thông thường, sự bảo vệ mạnh mẽ và đáng tin cậy nhất đạt được thông qua một cách tiếp cận phối hợp sử dụng cả hai loại spd trong cấu hình nhiều lớp. Điều này cung cấp khả năng bảo vệ chống sét lan truyền toàn diện từ thứ cấp của máy biến áp dịch vụ xuống đến điểm sử dụng.
