| Place of Origin: | China |
| Hàng hiệu: | BRITEC |
| Chứng nhận: | TUV,CE,CB,S |
| Model Number: | BR-40 1+1 |

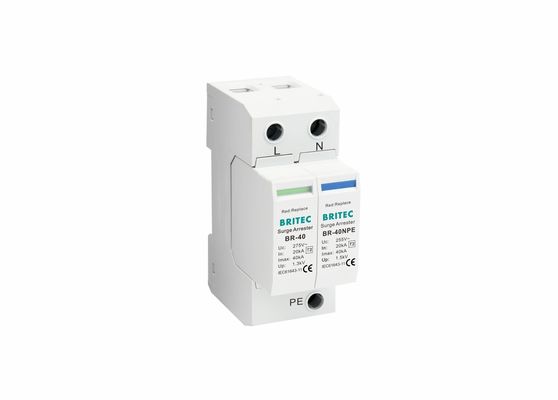

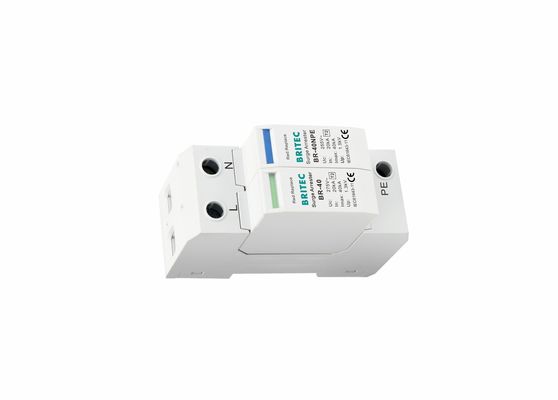

Thiết bị Chống Sét Loại 2 – một thiết bị chống sét tiên tiến cung cấp khả năng bảo vệ toàn diện cho các thiết bị điện và điện tử khỏi các sự cố tăng áp gây hư hỏng. Thiết bị này được thiết kế để lắp đặt trên thanh ray DIN và có điện áp định mức là 230V/400V và mức bảo vệ IP20. Nó cũng có thời gian phản hồi nhanh dưới 25 nano giây, đảm bảo an toàn và độ tin cậy tối đa. Thiết bị Chống Sét Loại 2 này là một lựa chọn lý tưởng cho các ứng dụng thương mại và dân dụng.
| BR-40 150 1+1 | BR-40 275 1+1 | BR-40 320 1+1 | BR-40 385 1+1 | BR-40 440 1+1 | |
|
Phân loại SPD theo EN61643-11 |
Loại 2 | Loại 2 | Loại 2 | Loại 2 | Loại 2 |
|
Phân loại SPD theo IEC61643-11 |
Cấp II | Cấp II | Cấp II | Cấp II | Cấp II |
|
Điện áp AC hoạt động liên tục tối đa Uc |
150V | 275V | 320V | 385V | 440V |
|
Điện áp AC hoạt động liên tục tối đa [N -PE] Uc |
255V | 255V | 255V | 255V | 255V |
|
Dòng xả danh định (8/20us) In |
20kA | 20kA | 20kA | 20kA | 20kA |
|
Dòng xả tối đa (8/20μs) Imax |
40kA | 40kA | 40kA | 40kA | 40kA |
|
Mức bảo vệ điện áp Up |
≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
|
Mức bảo vệ điện áp 5kA Up |
≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
|
Mức bảo vệ điện áp [N-PE] Up |
≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
|
Khả năng dập tắt dòng điện theo dõi [N-PE]a.c.Ifi |
100Arms | 100Arms | 100Arms | 100Arms | 100Arms |
| Cầu chì dự phòng tối đa | 100A gG | 100A gG | 100A gG | 100A gG | 100A gG |
| Thời gian phản hồi tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| Thời gian phản hồi [N-PE] tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| Phạm vi nhiệt độ hoạt động Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
|
Trạng thái hoạt động / chỉ báo lỗi |
xanh lục / đỏ | xanh lục / đỏ | xanh lục / đỏ | xanh lục / đỏ | xanh lục / đỏ |
| Tiết diện (Tối thiểu) | 4mm2 | 4mm2 | 4mm2 | 4mm2 | 4mm2 |
| Tiết diện (Tối đa) | 35mm2 | 35mm2 | 35mm2 | 35mm2 | 35mm2 |
| Để lắp đặt trên | Thanh ray Din 35mm | ||||
| Vật liệu vỏ | Nhựa nhiệt dẻo UL94-V0 | ||||
| Cấp bảo vệ | IP20 | IP20 | IP20 | IP20 | IP20 |
| Mã đặt hàng | B18251 | B18253 | B18255 | B18257 | B18370 |
| Mã đặt hàng (Có báo hiệu từ xa) | B18252 | B18254 | B18256 | B18258 | B18371 |
Mặc dù các thuật ngữ "chống sét lan truyền" và "SPD" (Thiết bị bảo vệ đột biến) thường được sử dụng thay thế cho nhau, nhưng chúng không hoàn toàn giống nhau, đặc biệt là trong bối cảnh các tiêu chuẩn an toàn điện. Bộ chống sét lan truyền là một loại SPD cụ thể được thiết kế để bảo vệ chính, thường được sử dụng trong các tình huống điện áp cao như trạm biến áp.
Thiết bị bảo vệ đột biến (SPD) Loại 2 được thiết kế để bảo vệ các hệ thống điện khỏi các đột biến, đặc biệt là những đột biến do sét đánh gián tiếp hoặc các thao tác chuyển mạch.
