Thông tin chi tiết sản phẩm:
|
| ôi: | Đúng | UC: | 275V/320V/385V/440V |
|---|---|---|---|
| Kiểu: | Thiết bị bảo vệ đột phá loại 2 | Thời gian đáp ứng: | 25ns |
| Cấp độ bảo vệ: | IP20 | ||
| Làm nổi bật: | Thiết bị chống sét loại 2 20KA,Thiết bị chống sét BR-20,Thiết bị chống sét sét OEM |
||
Đặc điểm sản phẩm:
| Thông số kỹ thuật | BR-20 150 3+1 | BR-20 275 3+1 | BR-20 320 3+1 | BR-20 385 3+1 | BR-20 440 3+1 | |
| Phân loại SPD theo EN61643-11 | Loại 2 | Loại 2 | Loại 2 | Loại 2 | Loại 2 | |
| Phân loại SPD theo IEC61643-11 | Cấp II | Cấp II | Cấp II | Cấp II | Cấp II | |
| Điện áp hoạt động liên tục tối đa (L-N) | Uc | 150V | 275V | 320V | 385V | 440V |
| Điện áp hoạt động liên tục tối đa (N-PE) | Uc | 255V | 255V | 255V | 255V | 255V |
| Dòng xả danh định (8/20μs) | In | 10kA | 10kA | 10kA | 10kA | 10kA |
| Dòng xả tối đa (8/20μs) | Imax | 20kA | 20kA | 20kA | 20kA | 20kA |
| Mức bảo vệ điện áp (L-N) | Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| Mức bảo vệ điện áp 5kA (L-N) | Up | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
| Mức bảo vệ điện áp (N-PE) | Up | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
| Cầu chì dự phòng tối đa | 63A gG | 63A gG | 63A gG | 63A gG | 63A gG | |
| Khả năng chịu ngắn mạch | Isccr | 25kA | 25kA | 25kA | 25kA | 25kA |
| Chịu quá áp tạm thời TOV (L-N) | UT | 180V/5giây. | 335V/5giây. | 400V/5giây. | 500V/5giây. | 580V/5giây. |
| Chịu quá áp tạm thời TOV - lỗi an toàn (L-N) | UT | 230V/120phút. | 440V/120phút. | 520V/120phút. | 650V/120phút. | 765V/120phút. |
| Chịu quá áp tạm thời TOV (N-PE) | UT | 1200V/200ms | 1200V/200ms | 1200V/200ms | 1200V/200ms | 1200V/200ms |
| Thời gian phản hồi (L-N) | tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| Thời gian phản hồi (N-PE) | tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| Phạm vi nhiệt độ hoạt động | Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| Chỉ báo trạng thái hoạt động/lỗi | xanh/đỏ | xanh/đỏ | xanh/đỏ | xanh/đỏ | xanh/đỏ | |
| Tiết diện dây dẫn (Tối thiểu) | 4mm² | 4mm² | 4mm² | 4mm² | 4mm² | |
| Tiết diện dây dẫn (Tối đa) | 35mm² | 35mm² | 35mm² | 35mm² | 35mm² | |
| Để lắp đặt trên | Ray Din 35mm | |||||
| Vật liệu vỏ | Nhựa nhiệt dẻo UL94-V0 | |||||
| Mức độ bảo vệ | IP20 | IP20 | IP20 | IP20 | IP20 | |
| Mã đặt hàng | B18741 | B18743 | B18745 | B18747 | B18749 | |
| Mã đặt hàng (Có tín hiệu từ xa) | B18742 | B18744 | B18746 | B18748 | B18750 | |
Tính năng:
20kA Cấp C cho nguồn 3 pha.
Đây là các thiết bị nhỏ gọn được thiết kế để bảo vệ mạng 3 pha + trung tính tại bảng điện chính.
Sản phẩm tuân thủ các tiêu chuẩn: EN 61643-11, CEI 61643-11, UL1449 ed. 4.
Mạch bảo vệ dựa trên varistor năng lượng cao với các thiết bị ngắt nhiệt.
Dễ sử dụng.
Có một chỉ báo trên các bộ phận thay thế để báo hiệu chế độ lỗi.
Tuổi thọ cao.

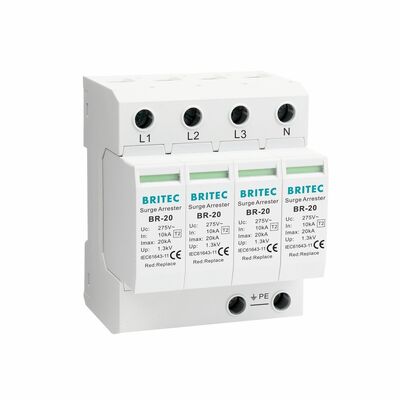

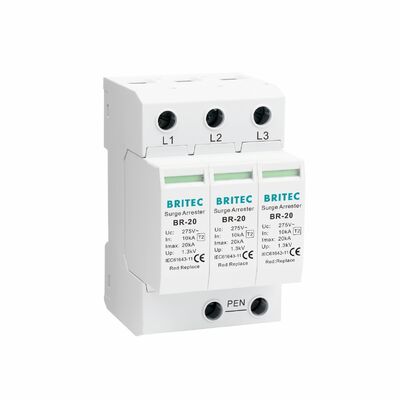

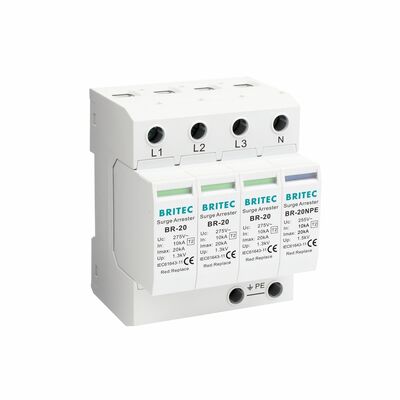

BR-20 được lắp trên thanh ray DIN và có các mô-đun có thể thay thế để lắp đặt và bảo trì an toàn và dễ dàng nhất.
Chức năng tuyệt vời
Khả năng cắm nhất quán (ngay cả đối với khe hở tia lửa N/PE)
Dòng BR-20 được thiết kế để bảo vệ chống lại điện áp tăng đột biến do sét đánh. Các đơn vị này phải được lắp đặt song song trên mạng AC cần bảo vệ và cung cấp khả năng bảo vệ chế độ chung và chế độ vi sai.
Thiết bị ngắt nhiệt cho từng đầu nối riêng lẻ
Thiết bị chống sét lan truyền / Ống chống sét dùng để bảo vệ chống lại các xung đột chuyển mạch.
Có hoặc không có tiếp điểm chỉ báo từ xa nổi
Thời gian phản hồi<25ns.
Màu của cửa sổ hiển thị cho biết trạng thái hoạt động, màu xanh lá cây có nghĩa là bình thường, màu đỏ có nghĩa là bất thường.
Britec Imp. & Exp. Wenzhou Co., Ltd. được thành lập vào năm 2003. Britec là nhà sản xuất thiết bị chống sét lan truyền (SPD) chuyên nghiệp, thiết kế và sản xuất các thiết bị chống sét lan truyền cho bảo vệ nguồn điện, bảo vệ dữ liệu, bảo vệ PV, v.v.
Britec sở hữu phòng thí nghiệm nội bộ, phòng thí nghiệm có máy phát xung sét 100kA 10/350µs, máy phát xung 25kA 10/350µs và máy phát 120kA 8/20µs, máy phát kết hợp 1.2/50µs 20kV, trạm kiểm tra TOV và các thiết bị kiểm tra khác.
Công ty có hệ thống quản lý ISO9001, ISO45001, ISO14001. Nhiều sản phẩm đã được chứng nhận TUV, CB CE, RoHS.
Britec có mối quan hệ kinh doanh lâu dài với khách hàng Châu Âu và kinh nghiệm làm việc với các công ty đa quốc gia.
Sản phẩm chính của chúng tôi
Thiết bị chống sét loại 1.
Thiết bị chống sét loại 2.
Thiết bị chống sét loại 1 + Loại 2.
Thiết bị chống sét loại 3.
Thiết bị chống sét DC (pv, năng lượng mặt trời).
Thiết bị chống sét mạng
Thiết bị chống sét đèn LED
