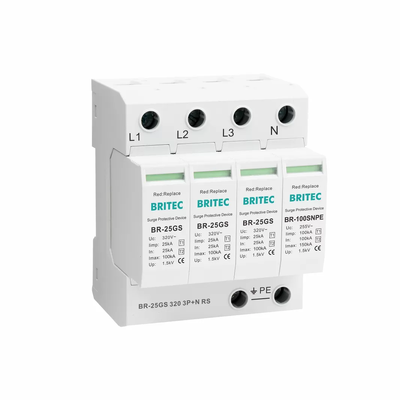

Thiết bị bảo vệ điện áp cao cấp TUV BR-25GS 3P+N loại 1+2 25kA cho TT và TNS T1
Thiết bị bảo vệ sóng sét 25kA một pha 3 + 1 loại 1
Tính năng sản phẩm
- Số cột: 3P + N
- Lên: 1,5kV
- Imax: 100 kA
- Uc: 320 V
- Hệ thống phân phối điện: SPD trong hệ thống TT
- Tín hiệu từ xa tùy chọn
- BR-25GS 3P+N phù hợp với tiêu chuẩn EN/IEC 61643-11
- Được thử nghiệm và xác định theo cả lớp thử nghiệm T1 và T2
Chúng tôi có 25 năm kinh nghiệm trong nghiên cứu & phát triển và sản xuất của lĩnh vực bảo vệ sóng và cung cấp 5 năm bảo hành.
Thông số kỹ thuật
| Thông số kỹ thuật |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| Phân loại SPD (EN61643-11) |
Loại 1 + Loại 2 |
Loại 1 + Loại 2 |
Loại 1 + Loại 2 |
| Phân loại SPD (IEC61643-11) |
Lớp I + Lớp II |
Lớp I + Lớp II |
Lớp I + Lớp II |
| Điện áp hoạt động A.C. (Un) |
120V/240V ((50/60Hz) |
230V/400V ((50/60Hz) |
240V/415V ((50/60Hz) |
| Điện áp hoạt động liên tục cao nhất (Uc L-N/N-PE) |
150V/255V ((50/60Hz) |
275V/255V ((50/60Hz) |
320V/255V ((50/60Hz) |
| Điện xung sét (10/350μs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Dòng điện xả danh nghĩa (8/20μs) (trong L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Dòng điện xả tối đa (8/20μs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Mức độ bảo vệ điện áp (L-N/N-PE) |
≤ 1,5kV/≤ 1,5kV |
≤ 1,5kV/≤ 1,5kV |
≤ 1,5kV/≤ 1,5kV |
| Max. Fuse dự phòng |
200A gG |
200A gG |
200A gG |
| Thời gian phản ứng (tA) |
≤ 100ns |
≤ 100ns |
≤ 100ns |
| Phạm vi nhiệt độ hoạt động (Tu) |
-40°C-85°C |
-40°C-85°C |
-40°C-85°C |
| Mã lệnh |
B17058 |
B17071 |
B17096 |
Các hậu tố: Thêm hậu tố "RS" cho phiên bản tín hiệu từ xa liên lạc khô. Ví dụ: BR-25GS 275 3P + N RS
Các đặc điểm chính
- Loại: T1 + T2 Bảo vệ điện giật
- Thời gian phản ứng: ≤100ns
- Các kết nối được dán nhãn
- Loại kết hợp: 3P + N
- Lắp đặt: đường ray tiêu chuẩn 35mm
- Được thiết kế để bảo vệ các thiết bị điện điện điện điện thấp từ các đợt điện
- Theo IEC61643-11
- Thiết bị ngắt kết nối nhiệt
- Kết nối đầu cuối vít
Ứng dụng
Bảo vệ các thiết bị điện chống lại sét trực tiếp, và xả dòng ngược từ sét lan truyền từ dây dẫn đất đến các dây dẫn mạng.Thiết bị được thiết kế để sử dụng giữa Khu vực O và Khu vực 1 (theo định nghĩa khu vực bảo vệ sét của IEC 62305-4)Có thể được sử dụng để bảo vệ hệ thống năng lượng ba pha.
Hướng dẫn cài đặt
- Xác định đường bay của dòng thải
- Nhãn các dây dẫn tạo ra một sự sụt giảm điện áp bổ sung trên thiết bị đầu cuối
- Nhãn đường dẫn PE của mỗi thiết bị để tránh các vòng dẫn không cần thiết
- Một kết nối đồng tiềm năng được thiết lập giữa thiết bị và SPD

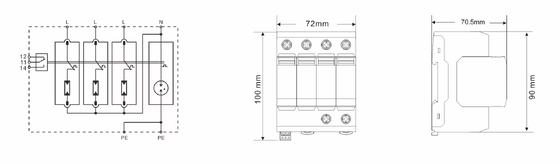

- Trong quá trình lắp đặt, kết nối thiết bị theo sơ đồ lắp đặt, trong đó L là đường pha, N là đường trung tính và PE là đường mặt đất.
Khả năng sản xuất
Britec sở hữu thiết bị thử nghiệm tiên tiến và các dòng sản phẩm, quản lý hoàn hảo, nhân viên kỹ thuật chuyên nghiệp và nhân viên được đào tạo tốt.đó là lý do tại sao mức độ kỹ thuật của các sản phẩm của chúng tôi có thể đạt được các mức độ hàng đầuChúng tôi cũng có thể giúp khách hàng với OEM / ODM.
Thông tin công ty
Wenzhou Britec Electric Co., Ltd. được thành lập vào năm 2003.Britec là một nhà sản xuất thiết bị bảo vệ siêu cường chuyên nghiệp (SPD) thiết kế và sản xuất thiết bị bảo vệ siêu cường để bảo vệ điện năng, bảo vệ dữ liệu, bảo vệ PV vv
Britec sở hữu phòng thí nghiệm nội bộ với 100kA 10/350 máy phát điện xung sét, 25kA 10/350 máy phát điện xung, 120kA 8/20 máy phát điện, 1.2/50 20kV máy phát điện kết hợp,Trạm thử nghiệm TOV và thiết bị thử nghiệm khác.
Công ty có hệ thống quản lý ISO9001, ISO45001, ISO14001.Britec có mối quan hệ kinh doanh lâu dài với khách hàng châu Âu và kinh nghiệm làm việc với các công ty đa quốc gia.
Sự hiện diện trên toàn cầu
Britec có một đội ngũ bán hàng mạnh mẽ, các thiết bị bảo vệ sóng của chúng tôi được bán cho nhiều quốc gia trên thế giới. Châu Âu và châu Á là thị trường chính của chúng tôi.Chúng tôi muốn hợp tác với khách hàng toàn cầu và giúp bạn thành công trên thị trường của bạn.
Giấy chứng nhận
Britec cung cấp đầy đủ các sản phẩm SPD có chứng nhận CE, RoHS, TUV, SEMKO, CB. Công ty thực hiện hệ thống quản lý chất lượng ISO9001.
Ứng dụng sản phẩm
Britec đã phát triển một loạt các sản phẩm chủ yếu bao gồm các yêu cầu trong lĩnh vực bảo vệ sét điện áp thấp, chẳng hạn như SPD cho hệ thống điện, hệ thống PV và dữ liệu, v.v.Tất cả các sản phẩm này đã được áp dụng rộng rãi trong hệ thống điện tử, mạng máy tính và hệ thống an ninh, bảo vệ cho ngành công nghiệp điện, ngành công nghiệp hóa dầu mỏ và ngành công nghiệp quốc phòng.
Câu hỏi thường gặp
Còn kinh nghiệm của anh thì sao?
Chúng tôi có nhà máy riêng và phòng thí nghiệm thử nghiệm trong nhà, bộ phận R & D của chúng tôi có hơn 25 năm kinh nghiệm.
Lợi thế của anh là gì?
Giao hàng nhanh: 2-3 tuần. Động cơ sản xuất quy mô lớn giảm chi phí: 300.000 miếng mỗi năm. Chất lượng được công nhận: hợp tác với công ty xuyên quốc gia.
Các gói thiết kế tùy chỉnh có chấp nhận được không?
Hộp bên trong và hộp ngoài được làm theo tiêu chuẩn quốc tế. Chúng tôi có thể làm bao bì theo nhu cầu của khách hàng.
Anh có thể làm OEM cho chúng tôi không?
Chắc chắn, chúng tôi chấp nhận đơn đặt hàng OEM và ODM, xin vui lòng cung cấp với thư ủy quyền cho thương hiệu.
Còn bảo hành thì sao?
5 năm.
Tôi có thể mua 1pc mẫu đầu tiên và đơn đặt hàng nhỏ?
Tất nhiên, hỗ trợ đơn đặt hàng mẫu, đặc biệt là đối với khách hàng mới với một điều kiện nhất định.
Làm mẫu trong bao lâu?
3-5 ngày.
Công ty của bạn làm thế nào về kiểm soát chất lượng?
chất lượng là ưu tiên đầu tiên. chúng tôi luôn luôn chú trọng đến kiểm soát chất lượng từ đầu đến cuối sản xuất. IQC kiểm tra các thành phần,kiểm tra tuần tra được thực hiện trong quá trình sản xuất và tất cả các hàng hóa được kiểm tra 100% trước khi rời khỏi nhà máy.
